Не знаю, может у нас была такая тема. Но вот с чем я столкнулся:
SerG CaRiNoVoD, огромное ему спасибо, выложил точные чертежи заводских креплений для магнитолы. Я все сделал - и с чем столкнулся:
1. не подошло левое крепление - почти 1см упирался в кнопку задних туманок.
2. не подошла высота положения магнитолы.
Ну не может такого быть! Люди ставили и у них все ок, а у меня фигня... Не мог же я так провтыкать, тем более что проверял себя бумажным шаблоном, который промерял линейкой!!!!

Я не понял этого и решил посмотреть на свои крепежи по вину - они не такие как выкладывались на ру. форуме и с которых Серг делал чертежи . Я могу предположить что на англичанку и японку эти крепежи разные... Я уже сталкивался с конструкционными отличиями англ и яп: люк, бардачек и т.д.
Поэтому решил заказать оригинал за 12 у.е. Когда придет - выложу скан этого счастья.
Чего решил заказать оригинал: ради эксперимента подложил под шахту магнитолы (сверху над карманом) много слоев толстого картона. Выехал на дорогу - я прозрел. Ощущение будто машину обесшумили . Я в двух каринах боролся с салоном-погремушкой, а оказалось что весь корень зла - магнитола! Реально стало в разы комфортнее ездить.

Полезная инфа:
1. ру. форум http://www.carina-e.ru/viewtopic.php?t= ... sc&start=0
2. шурупы для крепления к магнитоле Д=5мм, Л=7мм (у меня шли вместе с магнитолой)
3. болты для крепления к торпедо: М5, длинной 16-20мм.
4. 8 шайб под М5.

Продолжение истории следует...

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

Хочу тебя обрадовать но на япах разные крепления по размерам- правое меньше левого

_________________
コンスタンチン

это то я и сам догадался. еще до начала изготовления. если ты глянешь чертежи Серга то увидишь разницу Да и у меня на картинке видно...

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

Кстати отсутствие крплений не только увеличивает шум в салоне , это ответ всем почему лопается пластик вокруг магнитолы и кнопок - все от того что задний конец магнитолы незакреплен как подобает и трясется при езде.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

вчера поставил крепления, которыми поделился SerG CaRiNoVoD. ещё раз спасибо
крепления пришлось немного доработать напильником и ножовкой... но это нормально
по порядку:

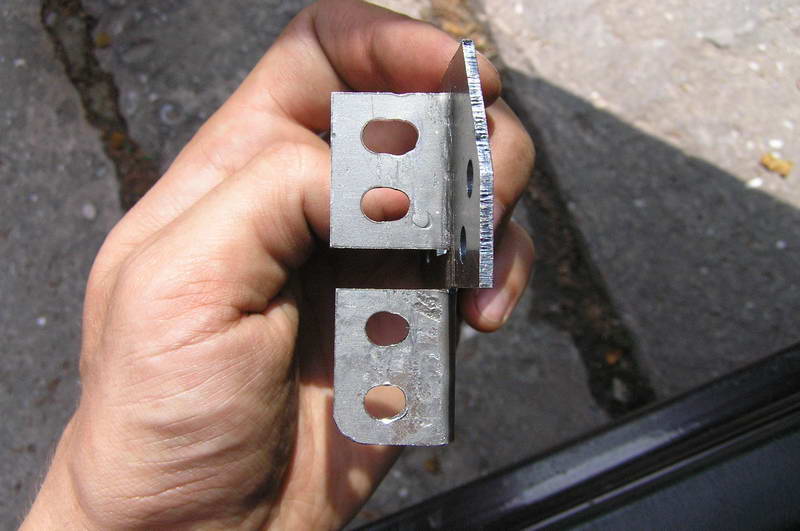

1. левое крепление сильно выпирало вверх, и поэтому не становилась на место центральная консоль. взял ножовку и отрезал 7мм от верха. проблема ушла.

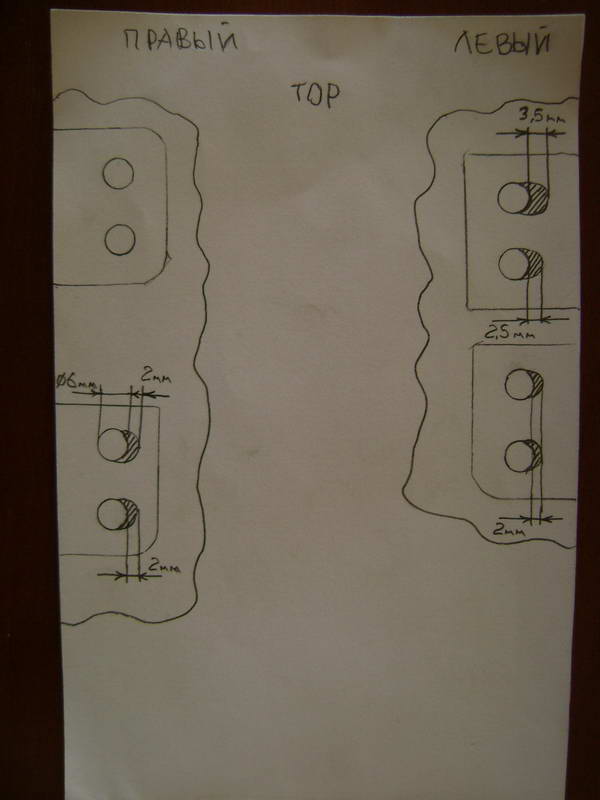

2. магнитола оказалась сдвинута сильно вправо. чтобы выровнять пришлось круглым напильником расширять отверстия креплений к панели приборов.
3. магнитола сдвинута немного вверх, но этим заморачиваться не стал, т.к. там много спиливать + рамка магнитолы это скроет

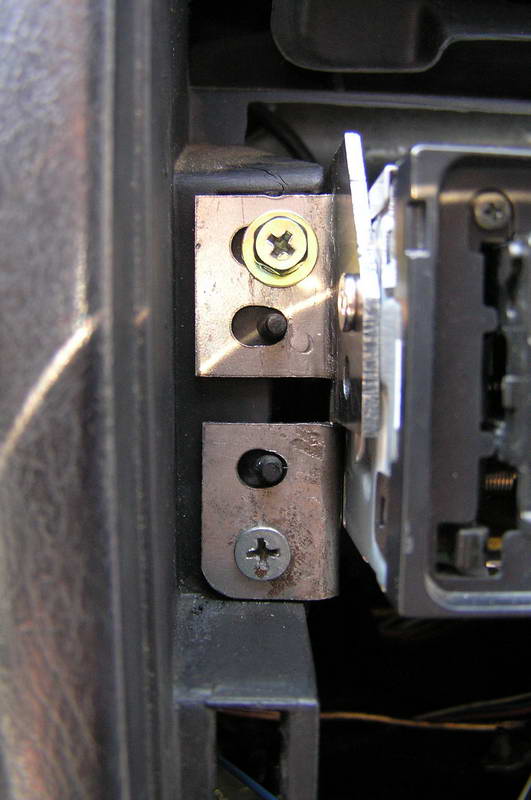

4. кое-где позагругливал углы (на фото будет видно), т.к. они упирались в панель

_________________
Карина Е. 1993 г. 4A-FE LB. Седан. Англичанка. Фиолетовая.

ещё фото

_________________
Карина Е. 1993 г. 4A-FE LB. Седан. Англичанка. Фиолетовая.

и ещё фото

вроде всё... есть вопросы - спрашивайте

_________________
Карина Е. 1993 г. 4A-FE LB. Седан. Англичанка. Фиолетовая.

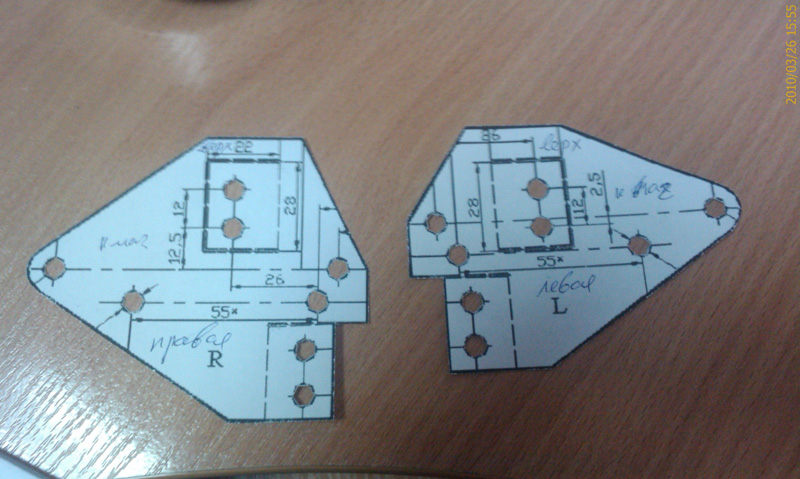

вот с этим же столкнулся и я.... вроде все сделал по чертежу - фиг вам... но так как я делал из жести, то после рассверливаний, подрезаний и т.д. она превратилась в г.... Поэтому заказал крепления оригинал по вину... Как только придет выложу скан в масштабе 1:1

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

значит так:
на ру форуме все экспериментировали с креплениями 86211-05040 и 86212-05040 (по экзисту применение только на англичанках CARINA E(UKP)).
Я же решил заказать те которые бьются по моему ВИНу: 86211-20330 и 86212-20320 (по экзисту применение только на японках CARINA E(JPP))

И вот они сегодня приехали (ехали 35 дней). Вечером доберусь домой до сканера и все отсканирую в масштабе 1:1 с линейкой... А на выходных, если ничего не поменяется, (может и не выдержу до выходных ) установка сего девайса.

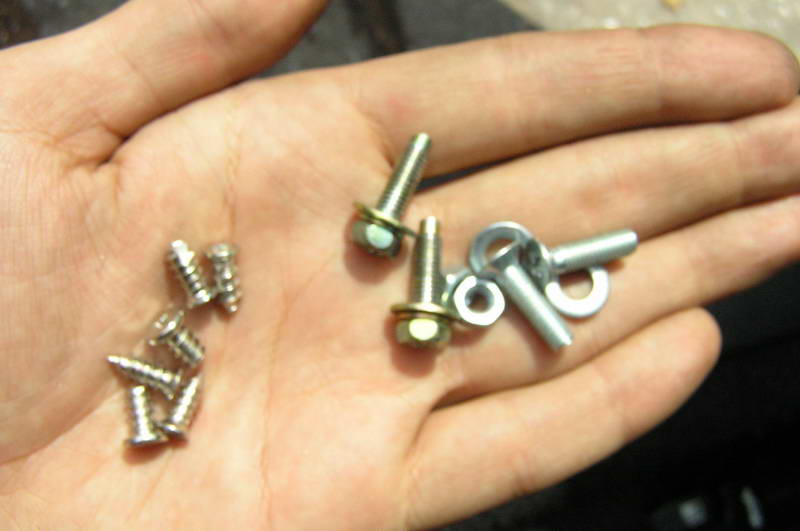

Как я уже писал надо запастись след метизами:
1. шурупы для крепления к магнитоле Д=5мм, Л=7мм (4 шт)
2. болты для крепления к торпедо: М5, длинной 16-20мм. (4 шт)
3. 8 широких шайб под М5. - на всяк случай
4. гровера - 4 шт под М5 - у Дена болты крепления магнитолы к торпедо сами выкрутились от вибрации . Поэтому я решил поставить гровера.

Продолжение следует

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

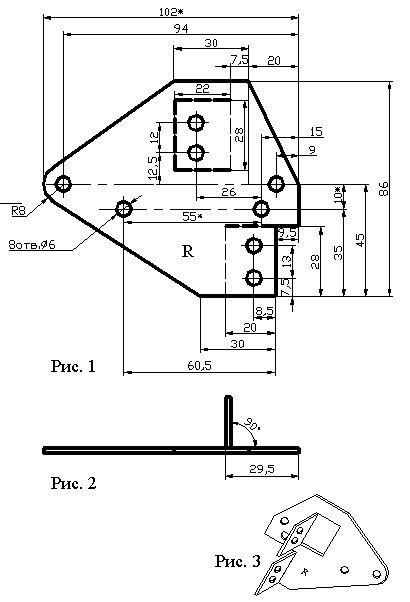

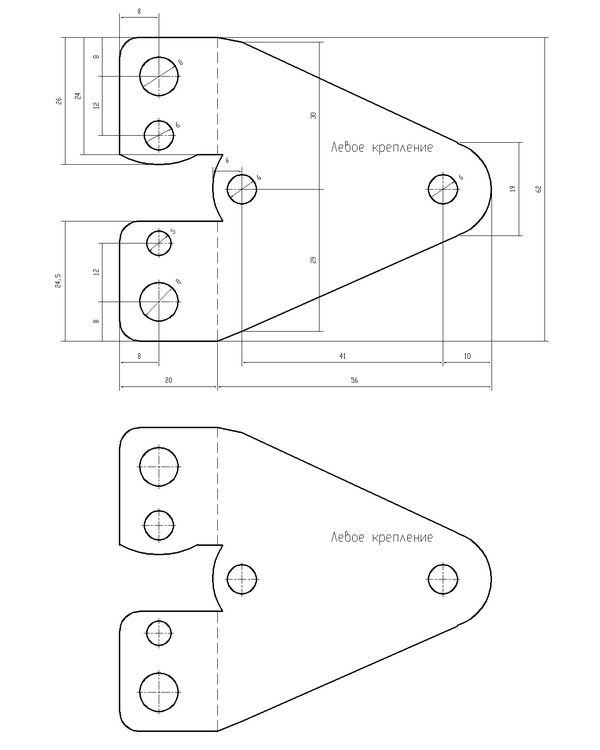

в качестве дополнения выкладываю честно упертые с РУ форума чертежи креплений для англичанки (переснято с оригинала) в масштабе 1:1. Авторство сего чертежа принадлежит LMA74.

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

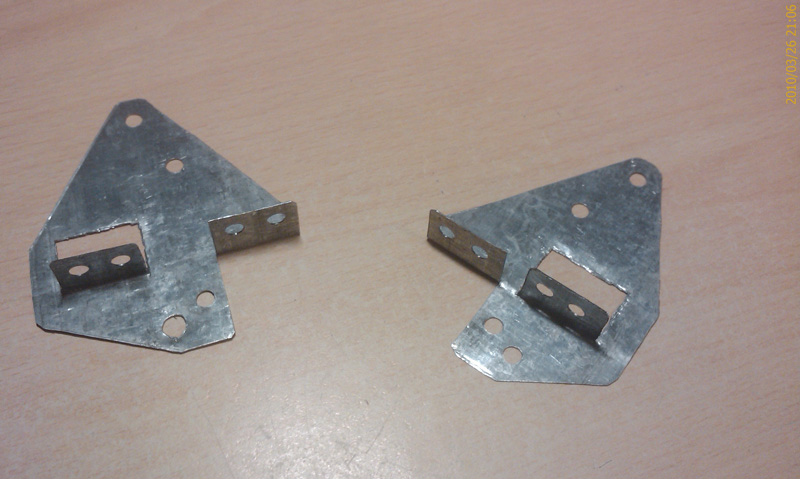

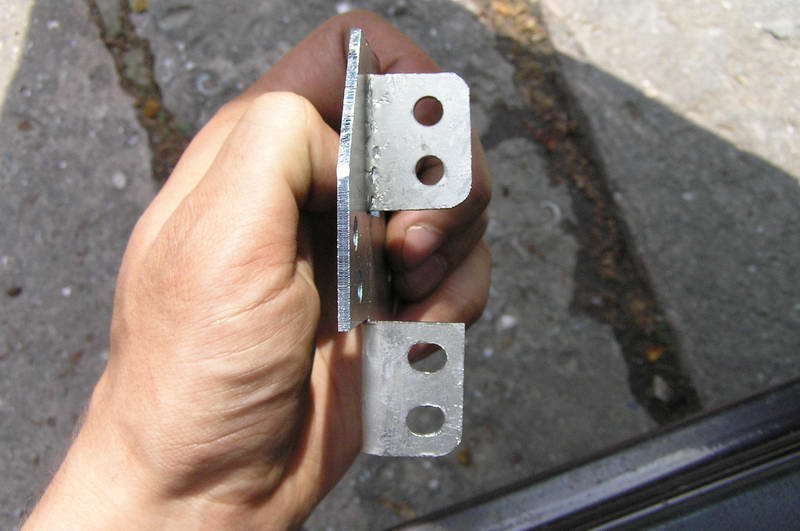

У меня нечто подобное получилось,только осталось окна прорезать.А как домой приеду буду уже по месту смотреть.Думаю,всё равно придётся подрезать и подгонять.Чуть позже фотки выложу.

_________________
Carina E,1996,liftback, 1.8 GLi Англия
7A-FE LB,механика,вишенка

У меня нечто подобное получилось,только осталось окна прорезать.А как домой приеду буду уже по месту смотреть.Думаю,всё равно придётся подрезать и подгонять.Чуть позже фотки выложу.

_________________
Carina E,1996,liftback, 1.8 GLi Англия
7A-FE LB,механика,вишенка

У меня нечто подобное получилось,только осталось окна прорезать.А как домой приеду буду уже по месту смотреть.Думаю,всё равно придётся подрезать и подгонять.Чуть позже фотки выложу.

_________________
Carina E,1996,liftback, 1.8 GLi Англия
7A-FE LB,механика,вишенка

У меня нечто подобное получилось,только осталось окна прорезать.А как домой приеду буду уже по месту смотреть.Думаю,всё равно придётся подрезать и подгонять.Чуть позже фотки выложу.

_________________
Carina E,1996,liftback, 1.8 GLi Англия
7A-FE LB,механика,вишенка

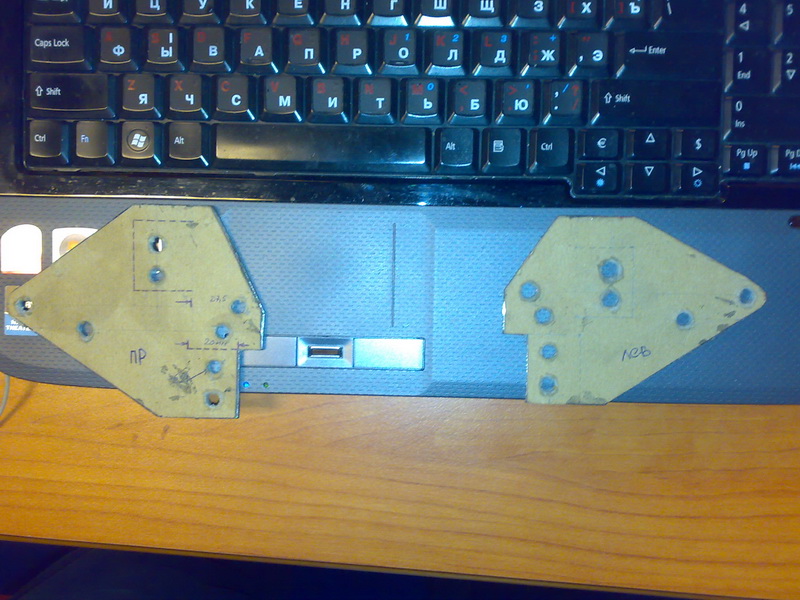

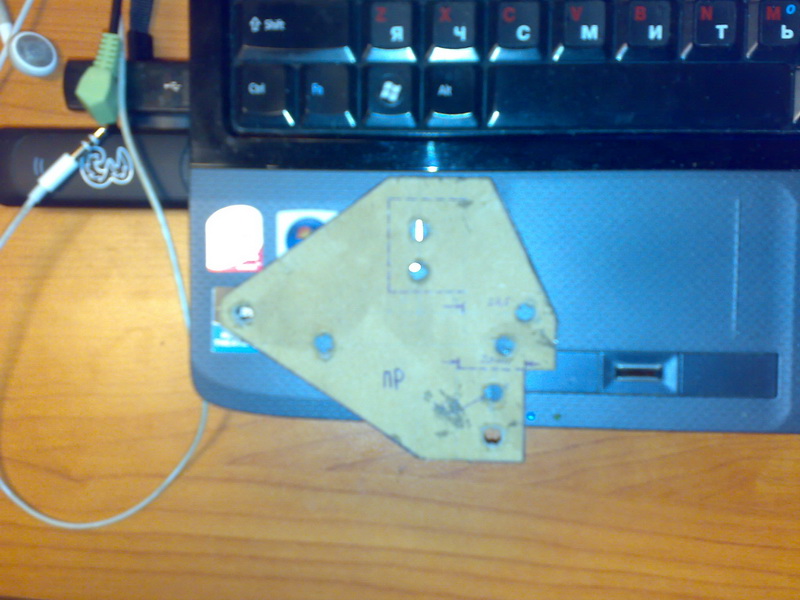

Вот что у меня получилось

_________________
Carina E,1996,liftback, 1.8 GLi Англия
7A-FE LB,механика,вишенка

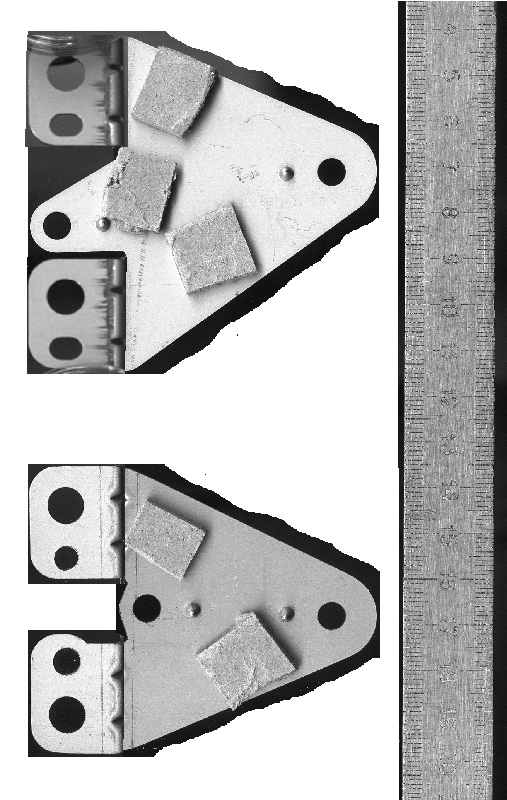

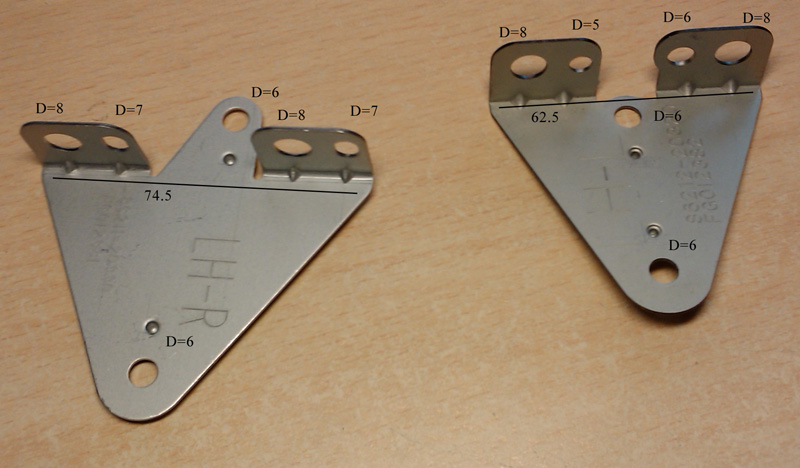

а вот и мои крепления 86211-20330 и 86212-20320.
кому надо файл с масштабом 1:1 кидайте майл в личку - вышлю. размер 755 КБ.

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

не судите за бездарность - чертежи это не мое... снял размеры:

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

чуется мне что они даже на Англичанку станут великолепно
потомучто по тем предыдушим чертежам я себе сделал крепления, но их пришлось обрезать
в итоге (после обрезания )получилось что-то очень похожее на то что ты получил

_________________
Было Саrina e 1.6(4A-FE) lern bern 95 англичанка
щаз маленький кукурузер

может быть.... на днях фото отчет установки

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

крепления магнитолы
в архиве pdf и png файлы с хорошим качеством

_________________
Карина Е. 1993 г. 4A-FE LB. Седан. Англичанка. Фиолетовая.

Joric, МОЛОДЕЦ!!! Респект!

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

сейчас его распечатаю и сверю со своим

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

Я по ходу понял,что зря со своими мучался!Придётся новые делать!

_________________
Carina E,1996,liftback, 1.8 GLi Англия
7A-FE LB,механика,вишенка

Мужики, дык я так и не понял какие крепления становяцца на ура на все наши тачилы а какие с гемором. каждый день новая инфа, так каие варганить кто скажет? у мну аглицкое чудо техники))) Второй день приходю домой с мыслью "НУ ВОТ ЗАБАЦАЮ СЕДНЯ" и тут оп и все поменялось)))))

_________________
было: Carina E, 7A-FE LB, Liftback, England, 06/95; GLi Spec.; EFI; EUROPE P/P;
стало: AUDI A6, 95', ААН V6-2,8.

Любые запчасти в наличии и под заказ PARTPRICE.COM.UA

Последний вариант отсканен с родных креплений на японки ,а поскольку с предыдущим были траблы даже при установке на англичанки там толи размеры сняты не совсем правильно толи еще чтото.
