Сегодня взял на разборке живой датчик, установил, вытянул пред EFI на 5 мин., но чек не тухнет. Выдает ошибку 21. Определился что к датчику на обогрев не доходит ток, значит где-то обрыв. Подскажите обогрев включается через реле или нет, и есть ли там предохранитель на обогрев датчика?

_________________
Toyota Carina E GLI 4A-Fe LB Lift
JT164ATK000044069

Проверь для начала сопротивление накала.Должно быть в пределах 1.2-2 ома для двигателя с обедненной смесью.Если больше,отвези назад на разборку. Все четыре провода через разъемы идут прямо с мозгов без всяких предохранителей.Напряжение на нагрев подается во время работы стартера через главное реле.

Сопративление мерял еще на разборке, 2 Ома. Благодаря ru-форуму прозвонил обогрев прямо с разъемов мозгов, проводка живая. Залез в мозг, а там резистор керамический 5-ти Ваттный аж лак на плате поплавил, под ним перегорела одна дорожка, идущая на транзистор управления подогревом и еще отплавилась одна ножка на резисторе. Выпаял резистор и транзистор, проверил прибором, все живое. Припоял перемычку вместо перегоревшей дорожки и собрал все на место. В итоге чек погас, диагностика ошибок не выдает. Про расход пока не знаю, проехал всего 5км.

_________________
Toyota Carina E GLI 4A-Fe LB Lift
JT164ATK000044069

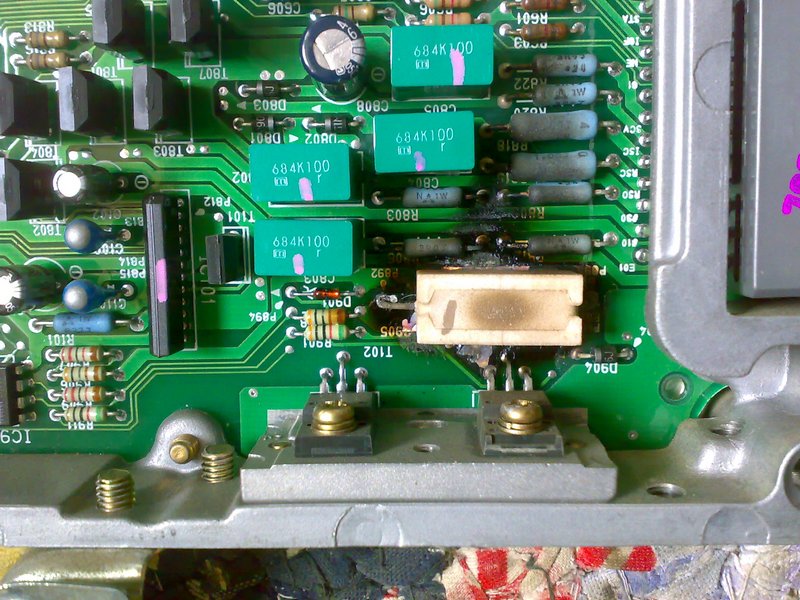

Вот кстати фотки подгоревшего участка мозгов

_________________
Toyota Carina E GLI 4A-Fe LB Lift
JT164ATK000044069

Да,фотки впечатляют!Наверное прежний датчик замкнул.Надо бы продумать защиту по этому каналу.А у меня на испытаниях датчик с ВАЗа 112.Немного пришлось переделать систему накала(подогрева).По трассе все ОК,по городу на некоторых режимах выдает сбой.Расход топлива упал где-то на литр.Если доведу до ума и ничего не сожгу,скину схемку.

Ekim а движок у тебя какой ЛБ или простой ?

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Движок 1.6 LB,с хорошим пробегом(512000)

Чудес не жди, простая лямбда вместо ЛБ датчика полноценно работать не будет.
Это уже многократно проверялось.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Поживем-увидим.Авось получиться характеристику подогнать под нужную.

Не получится. Разные принципы работы.

ЭБУ можно только обмануть. Чтоб он забыл о 21 ошибке, методом установки нагрузки взамен сгоревшей цепи подогревателя датчика. Но это тоже полумера, датчик без подогрева всеравно будет выдавать сигнал не соответствующий действительности.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Да! Уж! Вранью нету предела! Расход только возрастёт!
